CAD Konstruktion
Wir transformieren Ihre Ideen in präzise, fertigungsgerechte Realität.
Durch die Kombination von jahrzehntelanger Expertise im Stahl- und Blechbau mit modernster CAD-Automatisierung beschleunigen wir Ihre Prozesse, minimieren Fehler und senken Ihre Produktionskosten.
Erstellung normgerechter 3D-Modelle
Übersichtszeichnungen und detaillierter Werkstattpläne (DSTV-Standard)
Fertigungsgerechtes
Schnittstellen-Optimierung: Nahtlose Datenübergabe (DXF, STEP, IFC) direkt an Ihre CNC-, Laser- und Kantzentren.

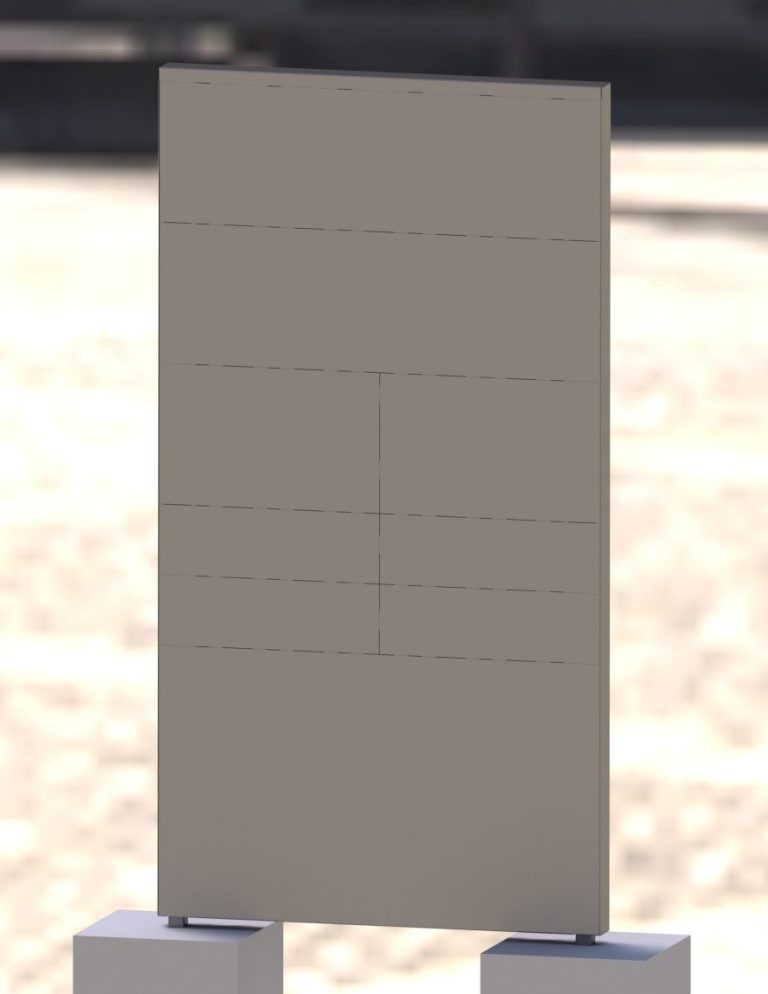

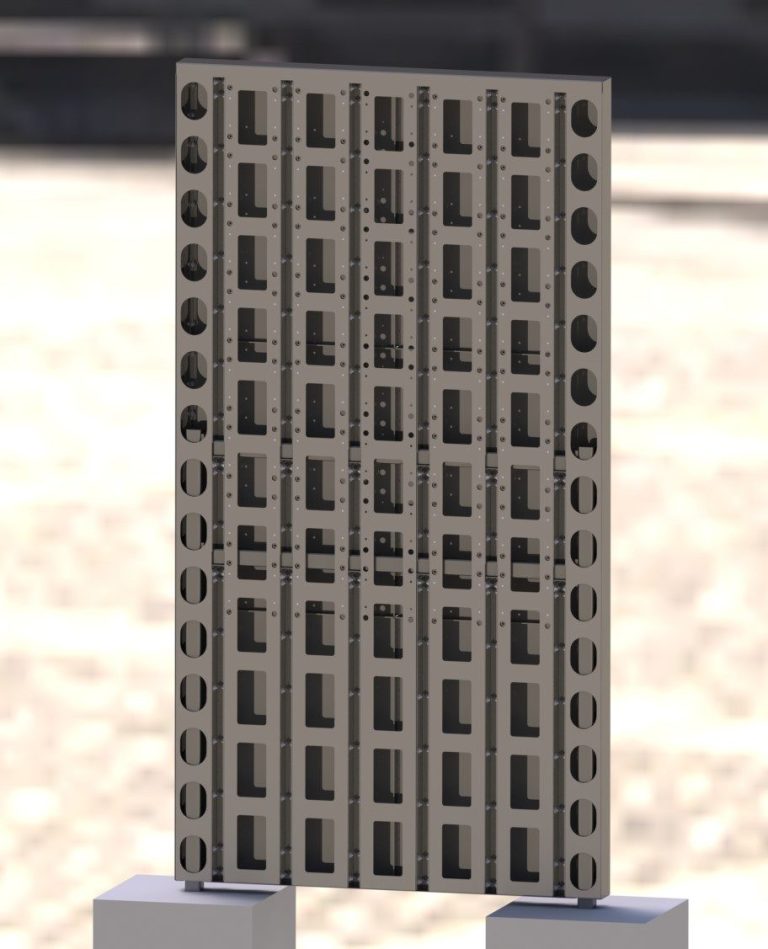

Stele - Informationstafel
Für eine Firmenzentrale im Norden von München entstand diese über 3 Meter hohe Stele.
Funktionen:
*standardisierte Kaufteile
*Edelstahlkonstruktion
*Standardisierte und austauschbare Bleche mit Firmeninformationen, mittels Magnete und Formschluss auf Position
- 4x Blech 250 x 800
- 2x Blech 500 x 800
- 2x Blech 500 x 1600
*Poka Yoke, Falschverbau auf Baustelle ausgeschlossen
* Maße B x H x T ca. 1600 x 3000 x 100 mm
* Gewicht Stahlkonstruktion ca. 400kg (ohne Fundamente)
Sonderkonstruktionen

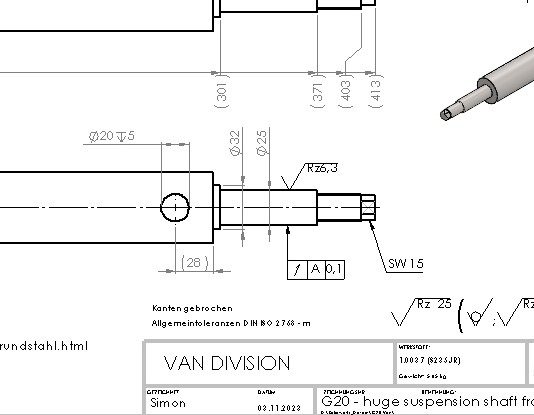

Oldtimer und KfZ
*in diesem Beispiel gab es keine Ersatzteile für einen G20/30 Van
*es folgte der Ausbau des Bauteils, Recherche und Neukonstruktion unter Einbezug aller Normen und Vorschriften
